Flow Field 패스파인딩 - 대규모 군중을 위한 최적의 해법

게시
Preview Image
중급
By Sehyup
26 분읽는 시간
Flow Field 패스파인딩 - 대규모 군중을 위한 최적의 해법
FlowField 시리즈 (1 / 2)
  1. Flow Field 패스파인딩 - 대규모 군중을 위한 최적의 해법
  2. Flow Field 최적화 - 3,000에서 10,000 에이전트로 스케일링하기
Flow Field 최적화 - 3,000에서 10,000 ...
TL;DR — 핵심 요약
  • A*는 에이전트 수(N)에 비례하여 비용이 증가하지만, Flow Field는 에이전트 수와 무관하게 한 번 계산으로 모든 에이전트가 공유한다
  • Flow Field는 Cost Field → Integration Field → Flow Field 3단계 파이프라인으로 구성되며, 각 단계가 독립적이라 병렬화와 캐싱에 유리하다
  • 에이전트는 현재 위치의 셀에서 방향 벡터를 O(1)로 조회하여 이동하므로, 수천 개의 에이전트도 프레임 드롭 없이 처리 가능하다
Visitors

서론

3,000마리의 좀비가 플레이어를 향해 몰려온다고 상상해보자. 각 좀비에게 개별 경로를 계산해준다면? A* 하나당 수백~수천 노드를 탐색하고, 그것을 3,000번 반복해야 한다. 프레임은 순식간에 바닥을 친다.

Flow Field 패스파인딩은 이 문제를 근본적으로 다른 방식으로 접근한다. 개별 에이전트에게 경로를 주는 대신, 공간 전체에 “어디로 가야 하는지”를 새긴다. 에이전트는 자신이 서 있는 곳의 방향만 읽으면 된다.

이 포스트에서는 Flow Field의 핵심 개념과 3단계 파이프라인을 다루고, 왜 대규모 군중 시뮬레이션에서 사실상 유일한 선택지인지를 분석한다.

아래 영상은 실제 구현 초기 버전으로, 3,000 에이전트가 Flow Field를 통해 실시간으로 플레이어를 추적하는 모습이다. 전체 파이프라인이 Unity Jobs + Burst로 병렬화되어 있다.

Part 1: 전통적 패스파인딩의 한계

A* 알고리즘 — 빠르지만 스케일하지 않는다

A*는 게임 패스파인딩의 사실상 표준이다. 휴리스틱을 활용해 Dijkstra보다 빠르게 최단 경로를 찾으며, 소수의 에이전트에게는 완벽한 해법이다.

하지만 에이전트 수가 늘어나면 이야기가 달라진다.

에이전트 N개일 때의 비용

A*의 시간 복잡도는 그리드 크기와 경로 길이에 의존한다. 일반적으로 \(O(E \log V)\) 에서 \(E\) 는 탐색한 간선 수, \(V\) 는 노드 수다. 문제는 이것을 에이전트마다 반복해야 한다는 것이다.

에이전트 수A* 총 비용Flow Field 총 비용
1\(O(E \log V)\)\(O(V)\)
10\(O(10 \cdot E \log V)\)\(O(V)\)
100\(O(100 \cdot E \log V)\)\(O(V)\)
3,000\(O(3000 \cdot E \log V)\)\(O(V)\)

Flow Field는 에이전트 수에 무관하게 전체 그리드를 한 번만 계산한다. 에이전트가 많을수록 A* 대비 이점이 극적으로 커진다.

A*의 추가 문제들

  • 경로 중복: 같은 목적지를 향하는 에이전트들이 유사한 경로를 반복 계산
  • 동적 장애물: 환경이 바뀔 때마다 모든 에이전트의 경로를 재계산해야 함
  • 메모리: 에이전트마다 경로 리스트(웨이포인트 배열)를 저장해야 함
  • 군중 흐름: 개별 경로가 자연스러운 군중 흐름을 만들지 못함 (병목 지점에서 겹침)

Part 2: Flow Field의 핵심 아이디어

“경로”가 아니라 “필드”를 계산한다

A*가 “출발점 → 도착점”의 경로를 찾는다면, Flow Field는 “모든 지점 → 도착점”의 방향을 계산한다.

비유하자면:

A*는 네비게이션 — 출발지마다 경로를 새로 검색해야 한다. Flow Field는 물이 흐르는 지형 — 어디에 물을 떨어뜨려도 자연스럽게 가장 낮은 곳으로 흐른다.

Flow Field가 완성되면, 각 에이전트의 이동은 단순해진다:

1
2
3

1. 내가 어떤 셀에 있는지 확인한다
2. 그 셀의 방향 벡터를 읽는다
3. 그 방향으로 이동한다

에이전트당 조회 비용은 \(O(1)\) 이다. 3,000마리든 10,000마리든 차이가 없다.

3단계 파이프라인

Flow Field는 3개의 독립적인 필드를 순차적으로 계산한다:

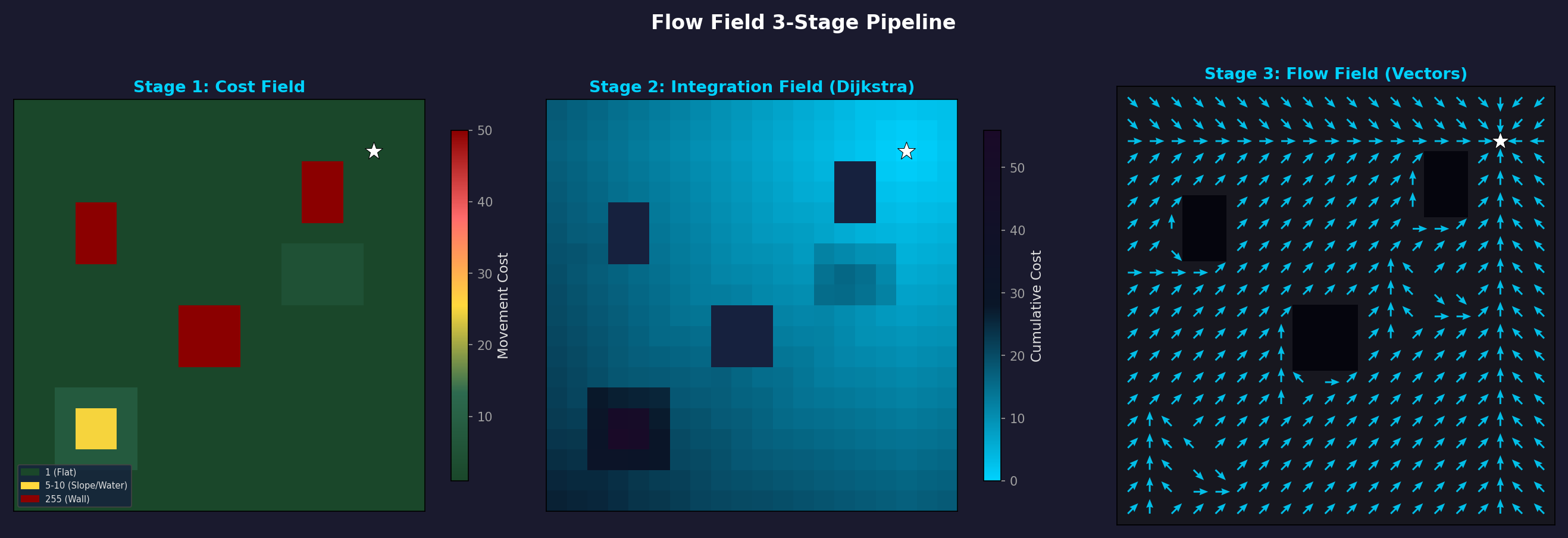

Flow Field 3-Stage Pipeline Cost Field → Integration Field (Dijkstra) → Flow Field (방향 벡터). 장애물(검은 사각형) 주변으로 자연스럽게 우회하는 흐름이 생성된다.

flowchart LR
    A["<b>Cost Field</b><br/>각 셀의 이동 비용<br/>(지형, 장애물)"] --> B["<b>Integration Field</b><br/>목적지까지의<br/>누적 비용"] --> C["<b>Flow Field</b><br/>각 셀의<br/>이동 방향 벡터"]

    style A fill:#e8d5b7,stroke:#b8860b,color:#333
    style B fill:#b7d5e8,stroke:#4682b4,color:#333
    style C fill:#b7e8c4,stroke:#2e8b57,color:#333

각 단계가 독립적이기 때문에:

  • Cost Field는 지형이 바뀔 때만 재계산 (바리케이드 설치/파괴)
  • Integration Field는 목적지가 이동할 때만 재계산
  • Flow Field는 Integration Field가 바뀔 때만 재계산

이 캐싱 전략이 Flow Field를 실시간 게임에서 실용적으로 만드는 핵심이다.

Part 3: Cost Field — 세상을 그리드로 표현하기

그리드 구조

Cost Field는 게임 월드를 균일한 정사각 셀로 분할한 2D 그리드다.

파라미터설명일반적인 값
Cell Size셀 한 변의 길이0.5 ~ 2.0 유닛
Grid Width × Height그리드 크기200×200 ~ 500×500
데이터 타입셀당 저장 크기byte (0~255)

셀 크기는 정밀도와 성능의 트레이드오프다:

  • 작은 셀 (0.5): 정밀한 장애물 표현, 계산량 4배 증가
  • 큰 셀 (2.0): 빠른 계산, 좁은 통로를 표현하지 못할 수 있음

비용 값의 의미

각 셀에 할당되는 비용(cost)은 “이 셀을 지나가는 것이 얼마나 어려운가” 를 나타낸다.

비용의미예시
1평지도로, 평탄한 지면
2~4험지진흙, 얕은 물, 완만한 경사
5~10고비용 지형가파른 경사, 깊은 물
255통행 불가벽, 건물, 절벽

경사도 기반 비용 산출

실제 3D 지형에서는 높이 차이를 비용에 반영해야 한다. 인접 셀 간의 높이 차이 \(\Delta h\) 로 경사도를 계산한다:

\[\text{slope} = \frac{\Delta h}{\text{cellSize}}\]

이 경사도를 임계값에 따라 비용으로 변환한다:

경사도 범위분류추가 비용
0 ~ 0.3완만+0
0.3 ~ 0.6보통+3
0.6 ~ 1.0가파름+8
1.0 이상통행 불가255

이렇게 하면 에이전트가 가파른 언덕을 피해 우회하는 자연스러운 행동이 만들어진다.

동적 비용 업데이트

게임 중 환경이 변할 수 있다:

  • 바리케이드 설치 → 해당 셀을 255(통행 불가)로 변경
  • 바리케이드 파괴 → 원래 비용으로 복원
  • 다리 건설 → 물 위 셀의 비용을 1로 변경

Cost Field의 동적 업데이트는 변경된 셀만 수정하면 되므로 비용이 매우 낮다. 다만, Cost Field가 바뀌면 Integration Field와 Flow Field를 재계산해야 한다.

Part 4: Integration Field — 목적지까지의 누적 비용

개념

Integration Field는 “이 셀에서 목적지까지 가는 데 드는 총 비용” 을 모든 셀에 대해 계산한 결과물이다.

계산 방식은 Dijkstra 알고리즘의 변형이다. 목적지 셀에서 시작하여, 인접 셀로 비용을 확산시킨다:

1
2
3
4

1. 목적지 셀의 누적 비용 = 0
2. 목적지의 이웃 셀 = 이웃 셀의 cost값
3. 이웃의 이웃 = 이전 누적 비용 + 해당 셀의 cost값
4. 모든 도달 가능한 셀이 채워질 때까지 반복

예시: 5×5 그리드

목적지가 좌하단 (0,0)이고, 모든 셀의 Cost가 1인 단순한 경우:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

┌─────┬─────┬─────┬─────┬─────┐
│  4  │  3  │  2  │  3  │  4  │   Integration
│     │     │     │     │     │   Field
├─────┼─────┼─────┼─────┼─────┤
│  3  │  2  │  1  │  2  │  3  │   (목적지로부터의
│     │     │     │     │     │    누적 비용)
├─────┼─────┼─────┼─────┼─────┤
│  2  │  1  │  0  │  1  │  2  │   0 = 목적지
│     │     │     │     │     │
├─────┼─────┼─────┼─────┼─────┤
│  3  │  2  │  1  │  2  │  3  │
│     │     │     │     │     │
├─────┼─────┼─────┼─────┼─────┤
│  4  │  3  │  2  │  3  │  4  │
│     │     │     │     │     │
└─────┴─────┴─────┴─────┴─────┘

장애물이 있으면 그 셀을 우회하는 경로의 누적 비용이 반영된다:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

┌─────┬─────┬─────┬─────┬─────┐
│  6  │  5  │  4  │  3  │  4  │
│     │     │     │     │     │
├─────┼─────┼─────┼─────┼─────┤
│  5  │ ### │ ### │  2  │  3  │   ### = 벽 (255)
│     │     │     │     │     │
├─────┼─────┼─────┼─────┼─────┤
│  4  │ ### │  0  │  1  │  2  │   벽 때문에
│     │     │     │     │     │   좌측 셀들의 비용이
├─────┼─────┼─────┼─────┼─────┤   크게 증가
│  3  │  2  │  1  │  2  │  3  │
│     │     │     │     │     │
├─────┼─────┼─────┼─────┼─────┤
│  4  │  3  │  2  │  3  │  4  │
│     │     │     │     │     │
└─────┴─────┴─────┴─────┴─────┘

Dijkstra vs Dial’s Algorithm

표준 Dijkstra는 우선순위 큐(힙)를 사용하며 \(O(V \log V)\) 의 복잡도를 가진다. 하지만 Flow Field의 비용이 정수(byte) 라는 점을 활용하면 더 빠른 알고리즘을 쓸 수 있다.

Dial’s Algorithm은 원형 버킷 큐(Circular Bucket Queue) 를 사용하는 Dijkstra의 특수화 버전이다:

 Dijkstra (힙)Dial’s Algorithm
자료구조이진 힙 / 피보나치 힙원형 버킷 배열
삽입\(O(\log V)\)\(O(1)\)
최솟값 추출\(O(\log V)\)\(O(1)\) amortized
전체 복잡도\(O(V \log V)\)\(O(V + C)\)
제약 조건없음간선 가중치가 정수이고 범위가 작아야 함

여기서 \(C\) 는 최대 간선 가중치다. Cost Field의 비용이 byte(0~255)이므로 Dial’s Algorithm이 완벽하게 들어맞는다. 실제 구현에서는 대각선 비용(\(\times 1.414\))까지 고려하여 362개 버킷을 사용한다.

Dial’s Algorithm 동작 원리

1
2
3
4
5
6
7
8
9
10
11
12

버킷 배열: [0] [1] [2] [3] ... [C_max]
                ↑
            현재 인덱스

1. 목적지 셀을 버킷[0]에 넣는다
2. 현재 인덱스의 버킷이 빌 때까지:
   a. 셀을 꺼낸다
   b. 8방향 이웃을 검사한다
   c. 새 비용 = 현재 비용 + 이웃의 cost
   d. 이웃을 버킷[새 비용 % 버킷 수]에 넣는다
3. 현재 버킷이 비면 다음 버킷으로 이동
4. 모든 셀이 처리될 때까지 반복

힙의 \(O(\log V)\) 삽입/추출이 \(O(1)\) 로 바뀌므로, 실측에서도 30~50% 더 빠르다.

대각선 이동 비용

8방향 이동에서 대각선은 직선보다 \(\sqrt{2} \approx 1.414\) 배 먼 거리다. 이를 반영하지 않으면 대각선 이동이 직선과 같은 비용이 되어 부자연스러운 경로가 만들어진다.

\[\text{cost}\_\text{diagonal} = \text{neighbor cost} \times \lfloor \sqrt{2} \times \text{scale} \rfloor\]

정수 연산을 유지하기 위해 비용에 스케일 팩터(예: 10)를 곱하는 방식을 많이 사용한다:

  • 직선 이동: cost × 10
  • 대각선 이동: cost × 14 (≈ 10 × 1.414)

다중 목적지 (Multi-Source Seeding)

좀비 서바이벌에서는 목적지가 하나가 아니다. 플레이어, NPC, 거점 등 여러 목적지가 동시에 존재한다.

다중 목적지는 간단하게 처리된다:

1
2

1. 모든 목적지 셀을 버킷[0]에 넣는다 (비용 = 0)
2. 평소대로 Dial's Algorithm 실행

결과: 각 셀의 누적 비용은 가장 가까운 목적지까지의 비용이 된다. 에이전트는 자연스럽게 가장 가까운 목적지로 향한다. — 이것이 단일 Flow Field로 다중 목적지를 처리하는 방법이다.

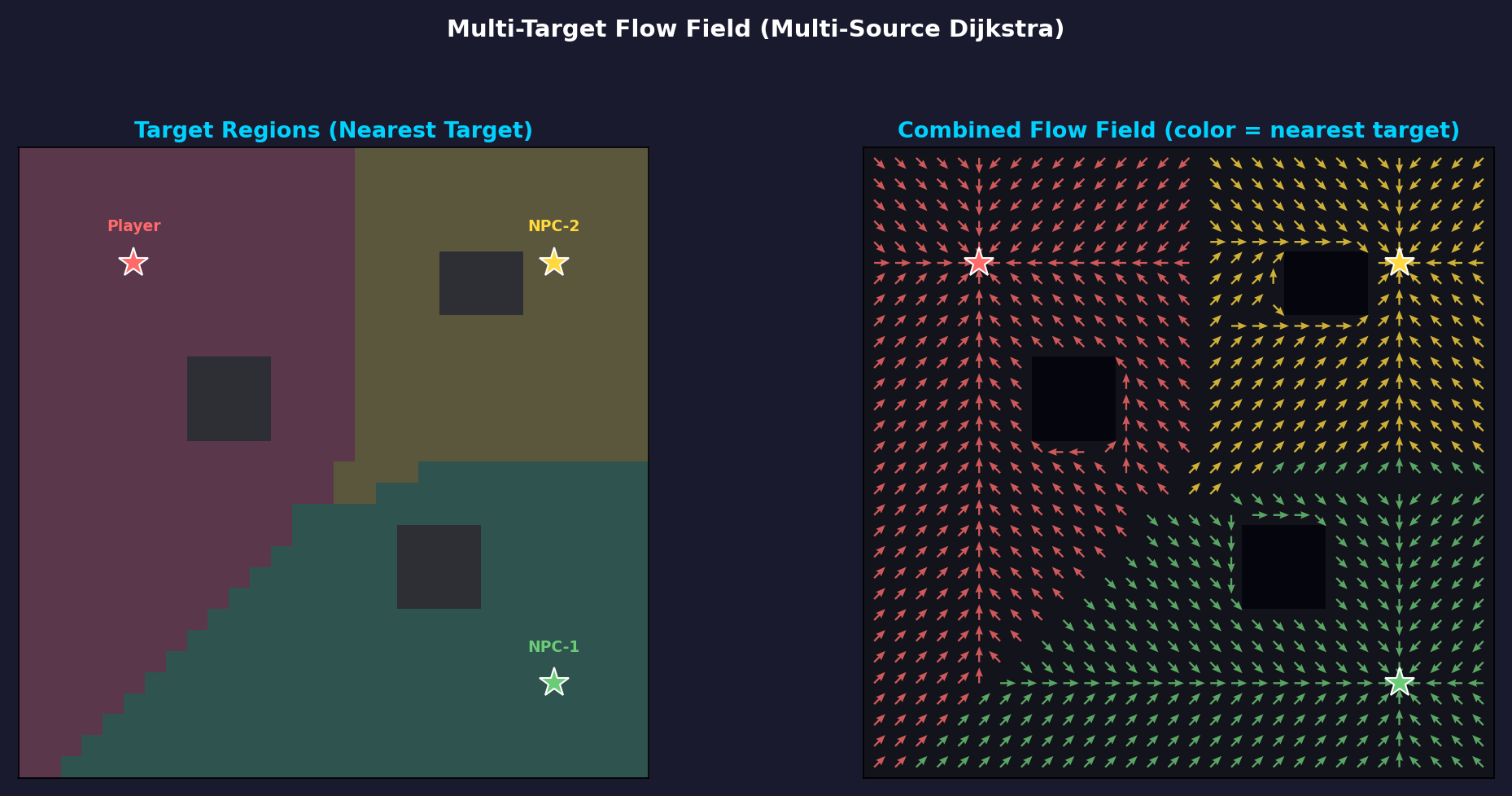

Multi-Target Flow Field 왼쪽: 목적지별 영역 분할 (가장 가까운 목적지 기준). 오른쪽: 통합 Flow Field — 화살표 색상이 가장 가까운 목적지를 나타낸다.

Part 5: Flow Field — 방향 벡터 생성

Integration Field에서 Flow Field로

Integration Field가 완성되면, Flow Field 계산은 간단하다. 각 셀에서 가장 낮은 누적 비용을 가진 이웃 방향을 기록하면 된다:

1
2
3
4

각 셀에 대해:
  1. 8방향 이웃의 Integration 값을 비교
  2. 가장 작은 값을 가진 이웃의 방향을 선택
  3. 방향 벡터를 정규화하여 저장

예시: Integration Field → Flow Field

1
2
3
4
5
6
7

Integration Field:          Flow Field (방향):

 4  3  2  3  4              ↘  ↓  ↓  ↓  ↙
 3  2  1  2  3              →  ↘  ↓  ↙  ←
 2  1  0  1  2              →  →  ●  ←  ←
 3  2  1  2  3              →  ↗  ↑  ↖  ←
 4  3  2  3  4              ↗  ↑  ↑  ↑  ↖

●은 목적지(비용 0)이다. 모든 화살표가 자연스럽게 목적지를 향하고 있다.

정규화된 방향 벡터

Flow Field의 각 셀에는 정규화된 2D 벡터 (x, y) 가 저장된다:

\[\vec{d} = \text{normalize}(\text{neighbor}\_\text{min} - \text{current})\]

8방향으로 한정하지 않고 실수 벡터로 저장하면, Bilinear Interpolation(이중선형 보간)으로 셀 경계에서 부드러운 이동이 가능해진다.

이 단계가 병렬화에 완벽한 이유

Flow Field 계산은 각 셀이 완전히 독립적이다. 셀 A의 방향을 계산할 때 셀 B의 결과가 필요하지 않다. 따라서:

  • IJobParallelFor로 셀 단위 병렬화 가능
  • Burst 컴파일로 SIMD 자동 벡터라이징
  • GPU 컴퓨트 셰이더로도 구현 가능

반면, Integration Field(Dial’s Algorithm)은 순차적 의존성이 있어 단일 스레드로 실행해야 한다. 이것이 파이프라인을 분리하는 이유 중 하나다.

Part 6: 에이전트 이동 — O(1) 조회

기본 이동

Flow Field가 완성되면, 에이전트의 이동 로직은 극도로 단순하다:

1
2
3
4
5
6
7
8

// 의사 코드
Vector2 worldPos = agent.position;
int cellX = (int)(worldPos.x / cellSize);
int cellY = (int)(worldPos.y / cellSize);
int index = cellY * gridWidth + cellX;

Vector2 direction = flowField[index];  // O(1) 조회
agent.velocity = direction * speed;

에이전트가 아무리 많아도 이 비용은 변하지 않는다. Flow Field 계산은 이미 끝나 있고, 에이전트는 배열 조회만 하면 된다.

Bilinear Interpolation (이중선형 보간)

셀 경계에서 방향이 급격히 바뀌면 에이전트가 지그재그로 움직일 수 있다. 이를 해결하는 것이 이중선형 보간이다.

에이전트의 정확한 위치를 기준으로, 인접 4개 셀의 방향 벡터를 가중 평균한다:

\[\vec{d}\_\text{interpolated} = (1-t_x)(1-t_y)\vec{d}\_{00} + t_x(1-t_y)\vec{d}\_{10} + (1-t_x)t_y\vec{d}\_{01} + t_x \cdot t_y \cdot \vec{d}\_{11}\]

여기서 \(t_x, t_y\) 는 셀 내에서의 상대 위치 (0~1)다.

1
2
3
4
5
6
7
8
9
10
11
12

셀 경계에서의 보간 효과:

보간 없음:                보간 있음:
 ↓  ↓  →  →              ↓  ↘  →  →
 ↓  ↓  →  →              ↓  ↘  ↗→ →
 ↓  ↓  →  →              ↓  ↘→ →  →

에이전트 궤적:           에이전트 궤적:
 ┃              ╲
 ┃               ╲
 ┗━━━━━            ╲━━━━
 (꺾임)             (부드러운 곡선)

보간을 적용하면 수천 에이전트가 동시에 이동해도 자연스러운 흐름이 만들어진다.

Part 7: 성능 분석 — 왜 실시간 게임에서 가능한가

메모리 사용량

200×200 그리드 기준:

필드셀당 크기전체 크기
Cost Field1 byte40 KB
Integration Field2 bytes (ushort)80 KB
Flow Field8 bytes (float2)320 KB
합계 440 KB

A*에서 3,000 에이전트에 평균 50 웨이포인트씩 경로를 저장하면: 3,000 × 50 × 8 bytes = 1.2 MB. Flow Field가 메모리도 더 적게 사용한다.

계산 시간 (실측 참고)

200×200 그리드, Unity Burst + Jobs 기준:

단계병렬화대략적 시간
Cost FieldIJobParallelFor~0.1ms
Integration Field (Dial’s)IJob (단일 스레드)~0.5ms
Flow FieldIJobParallelFor~0.1ms
합계 ~0.7ms

그리고 이것은 목적지가 이동할 때만 발생한다. 0.5초 간격으로 재계산하면, 초당 2회 × 0.7ms = 1.4ms만 패스파인딩에 사용된다.

반면, A* 3,000회는 최적화 후에도 수십ms가 소요된다.

실측 프로파일링 — 20,000 에이전트 스트레스 테스트

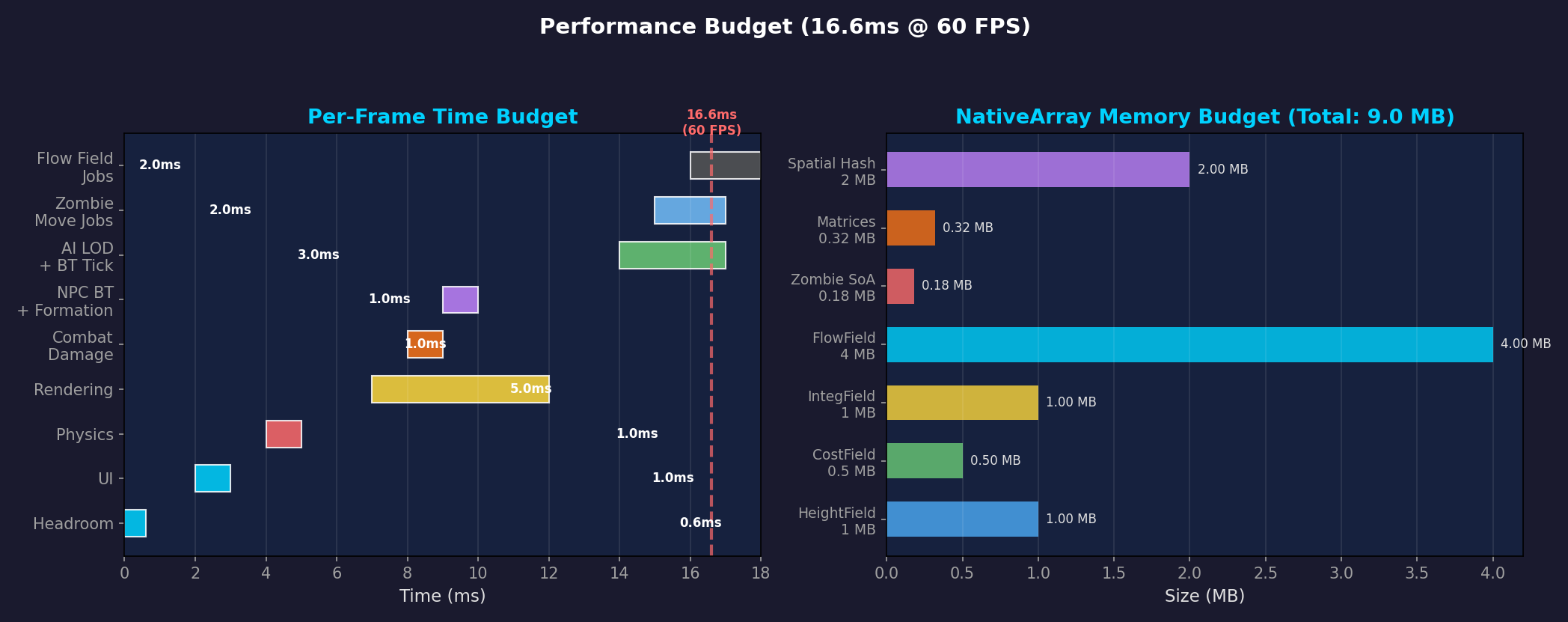

Performance Budget 왼쪽: 시스템별 프레임 타임 예산 (16.6ms 기준). 오른쪽: NativeArray 메모리 사용량. Flow Field Jobs 자체는 2ms로 전체의 일부에 불과하다.

실제 프로젝트에서 GPU Instancing + VAT 애니메이션으로 렌더링하며, 20,000 에이전트로 스트레스 테스트한 결과:

지표수치
p50 프레임 타임7.71ms
p90 프레임 타임8.34ms
p99 프레임 타임9.25ms
60fps 예산 (16.67ms) 대비여유 ~54%
총 드로우 콜152
삼각형/프레임41.2M

20,000 에이전트에서도 p99가 9.25ms로 60fps 예산의 절반 수준이다. 패스파인딩 자체가 병목이 아니라, 에이전트 정렬(NativeArray.Sort) 이 프레임의 ~36.6%를 차지하는 것으로 식별되었다 — 이 부분은 별도 포스트에서 다룬다.

캐싱 전략 정리

flowchart TD
    A{지형이 변했는가?} -->|Yes| B[Cost Field 재계산]
    A -->|No| C{목적지가 이동했는가?}
    B --> D[Integration Field 재계산]
    C -->|Yes| D
    C -->|No| E[재계산 없음 — 캐시 사용]
    D --> F[Flow Field 재계산]
    F --> G[에이전트 이동: O_1 조회]
    E --> G

    style E fill:#b7e8c4,stroke:#2e8b57,color:#333
    style G fill:#e8d5b7,stroke:#b8860b,color:#333

대부분의 프레임에서는 재계산 없이 캐시된 Flow Field를 사용한다.

정리: A* vs Flow Field

항목A*Flow Field
계산 대상출발→도착 경로전체 공간의 방향 벡터
에이전트당 비용\(O(E \log V)\)\(O(1)\) (조회만)
N 에이전트 총 비용\(O(N \cdot E \log V)\)\(O(V)\) (N 무관)
동적 환경 대응모든 에이전트 재계산필드 1회 재계산
메모리에이전트당 경로 저장그리드 3장 (고정)
이동 품질개별 최적 경로부드러운 군중 흐름
최적 사용처소수 에이전트, 다양한 목적지다수 에이전트, 공유 목적지

Flow Field가 항상 우월한 것은 아니다. 에이전트가 10명이고 각자 다른 목적지로 향한다면 A*가 훨씬 효율적이다. Flow Field는 “많은 에이전트가 적은 수의 목적지를 공유” 하는 시나리오에서 빛난다 — 좀비 서바이벌이 정확히 이 케이스다.

다음 포스트 예고

이번 포스트에서는 Flow Field의 개념과 3단계 파이프라인을 다뤘다. 다음 포스트에서는 이 Flow Field를 기반으로 3,000에서 10,000 에이전트까지 스케일링하며 적용한 실전 최적화를 다룬다:

  • 3K→10K 스케일링 — Burst SortJob, GPU Instancing + VAT, 공간 해싱 분리 스티어링, Tiered LOD, Frustum Culling
  • Dial’s Algorithm 심화 — 원형 버킷 큐의 구조와 구현, 362-버킷 시스템, Unity Jobs에서의 실제 구현 패턴
  • Multi-Goal & Layered Flow Field — 다중 목적지, 레이어 분리 전략, 크로스 플랫폼 벤치마크
